Primex Dieselokomotive - BR 260 - Artnr. 3006 |
|

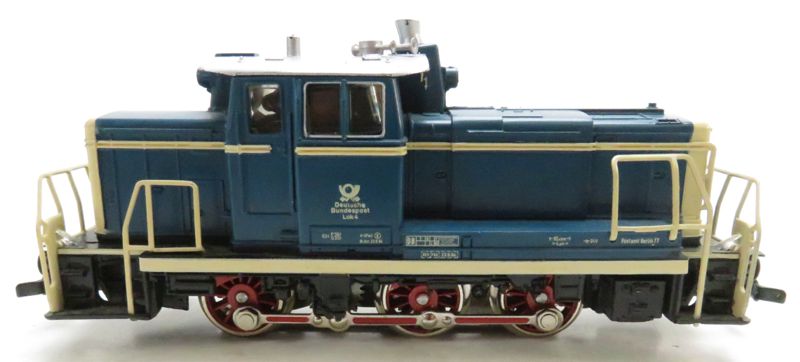

Vorbild |
|
|
|
Modell |
|
|
|
OVP |
|
|
|
Bilder für CS2 |
|

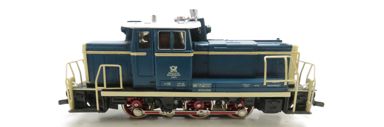

Bild für die CS-2: |
|
|
|
Beschreibung |
|
Artikelnummer: |
3006 |
Baureihe |
260 |
UVP Erscheinungsjahr: |
??,?? € |
Epoche: |
3-4 |
Bahngesellschaft: |
DBP=Deutsche Bundes Post/DB=Deutsche
Bundesbahn
|
Einsatz als: |
Diesel-Rangier-Lokomotive |
Höchstgeschwindigkeit: |
60 Km/h |
Gehäuse: |
Kunststoff ozeanblau /
beige |
Länge über Puffer: |
120 mm |
Gewicht: |
210 Gramm |
Gehäuse: |
Kunststoff ozeanblau /
beige |
Fahrgestell: |
Guss schwarz |
Angetriebene Achsen: |
3 |
Achsfolge: |
C |
Motor: |
SFCM=Small Flat Collector Motor=Kleiner Scheiben
Kollektor Motor |
Antrieb: |
Analog |
Ansteuerung: |
Fahrtrichtungsschalter |
Decoder: |
keinen |
Protokolle: |
keine |
Werksadresse: |
keine |
Funktionen der F-Tasten: |
F0= |
F1= |
F2= |
F3= |
F4= |
F5= |
F6= |
F7= |
F8= |
F9= |
F10= |
F11= |
F12= |
F13= |
F14= |
F15= |
F16= |
|
|
Variante 3006.01: |
Bauzeit von
1991 - 1992
Lok mit Betriebsnr. 260 der DBP mit der Nr. 4
Das ozeanblaue Kunststoffgehäuse besitzt ein
silberfarbenes Dach. Alle An- und Aufbauten sind
ebenfalls silbern gehalten. Rund ist die
Antennenabdeckung gehalten. Die Fenster sind mit
transparenten Kunststoffglas ausgestattet und haben
einen silbernen Rahmen. Unterhalb der Fenster verläuft
ein rundum beiger Zierstreifen, der an den Stirnseiten
die Gitter umrahmt. Alle Beschriftungen sind in beige
aufgedruckt. Das beidseitige Dreilichtspitzensignal ist
nicht mit der Fahrrichtung
wechselnd. Alle Griffstangen und Geländer besehen aus
beige lackiertem Blechteilen.
Das schwarze Gußfahrgestell, mit oberem beigefarbenem
Rahmen, verfügt über drei angetriebene Achsen. Die
Achsen werden über Zahnräder angetrieben. Der hintere
Radsatz verfügt über Haftreifen. Die Speichenräder sind
rot lackiert und verfügen über runde Gegengewichte. Das
Treibgestänge wurde rot hinterlegt. Die Blindwelle ist
schwarz. Die kastrierte Telexkupplung ohne Funktion,
gehört zum Typ 10. Eine funktionsfähige Telex Kupplung
lässt sich aber nachrüsten.
|
Variante 3006.02: |
Bauzeit von
1987 - 1991
Lok mit Betriebsnr. 260 der DBP mit der Nr. 4
Wie die Variante 3006.1, jedoch mit einem Regenschutz
über den Fenstern am Führerstanddach. Die
Antennenabdeckung, wurde bei dieser Variante, eckig
ausgeführt. Die Kupplung wurde geändert auf den Typ 6D. |
|
|
Verschleißteile & Ersatzteile |
|
Haftreifen: |
1 Stück |
7153 |
Schleifer: |
1 Stück |
7185 |
Pantograph: |
nicht vorgesehen! |
nicht vorgesehen! |
Leuchtmittel: |
2 Stück |
600100 |
Motorbürsten: |
1 Satz |
600300 |
Fahrrichtungsschalter: |
1 Stück |
208240 |
Schaltschiebefeder: |
1 Stück |
7194 |
Kupplung vorne: |
1 Stück |
298870 |
Kupplung hinten: |
1 Stück |
298870 |
Raucheinsatz: |
nicht vorgesehen! |
nicht vorgesehen! |
|
|
Digitaler Umbausatz Hochleistungsantrieb (HLA) SFCM |
|
Bezeichnung |
Menge |
Artikelnummer |
Digitaler HLA-Motor-Umrüstsatz: |
1 Stück |
60943 |
Anker 5 polig mit 8 Zähnen: |
1 Stück |
210888 |
Motorschild: |
1 Stück |
224613 |
Permanentmagnet: |
1 Stück |
224615 |
Motorbürsten: |
1 Satz |
601460 |
Zylinder-Schraube 2,0 X
12 mm: |
2 Stück |
785140 |
Lötfahne als Massestützpunkt: |
1-2 Stück je
nach Bedarf |
231470 |
Entstördrosseln 3,9µH: |
2 Stück |
516520 |
Steckfassung für Steckbirnchen: |
2 Stück |
604180 |
Lampenhalter für Steckbirnchen
(alternativ): |
2 Stück |
276770 |
Steckbirnchen 16 - 22 Volt: |
2 Stück |
610080 |
Rauchgenerator: |
nicht vorgesehen! |
nicht vorgesehen! |
|
Hinweis zum Umbau auf HLA:
Wurde von mir noch nicht umgebaut! |
Beim befestige des Motrschildes ist darauf zu
achten, dass die untere Schraube nur maximal 10mm lang
sein darf. Ansonsten blockiert sie das Getriebe! |
|
|
Digitaler Umbausatz nur mit Permanentmagnet SFCM |
|
Bezeichnung |
Menge |
Artikelnummer |
Märklin |
1 Stück |
220450 |
ESU
(alternativ) |
1 Stück |
51961 |
TAMS
(alternativ) |
1 Stück |
70-04200-01 |
|
|
Unterlagen |
|
Bezeichnung |
Artikelnummer |
Ersatzteilblatt: |
|
Betriebsanleitung: |
Bitte hier wieder mal um
eure Mithilfe,
da ich eine diese nicht besitze
bzw. habe. |
|
|
Bilder & Daten für WinDigiPet (WDP) |
|

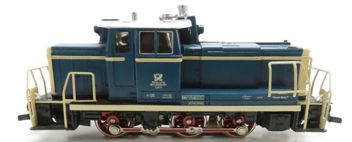

Bild für
WinDigiPet: |
|
Daten WDP
Datenbank: |
A = ?,? cm
B = 12,0 cm
C = ?,? cm |
|
|
|
|
Für die Richtigkeit und
Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g.
Ersatzteile,
übernehme ich weder eine Haftung noch eine
Garantie !!!
Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert. |
Stand 2014-03-13 |
