Primex Elektrolokomotive - BR 144 - Artnr. 3008 |
|
Modell |
|
|
|
Vorbild |
|
|
|
Bilder für CS2 und WDP |
|
Bild für die CS-2: |
|
Bild für WinDigiPet: |
|
|
|
Beschreibung |
|
Epoche: |
3 |
Artikelnummer: |
3008 |
UVP Erscheinungsjahr: |
54,25 € |
Baureihe: |
E 44 / 144 |
Bahngesellschaft: |
DRG=Deutsche
Reichsbahn Gesellschaft
DB=Deutsche Bundesbahn
|
Einsatz als: |
Elektro-Personen-Lokomotive |
Höchstgeschwindigkeit: |
90 Km/h |
Fahrgestell: |
Guss schwarz |
Gehäuse: |
Guss grün |
Antrieb: |
Analog |
Motor: |
großer Scheibenkollektor (LFCM =
Large
Flat Collector Motor) |
Angetriebene Achsen: |
2 |
Achsenfolge: |
Modell 1' B 1'
- Original Bo' Bo' |
Gewicht: |
640 Gramm |
Länge über Puffer: |
165 mm |
Decoder: |
nein |
Werksadresse: |
keine |
Funktionen der F-Tasten: |
F0= |
F1= |
F2= |
F3= |
F4= |
F5= |
F6= |
F7= |
F8= |
F9= |
F10= |
F11= |
F12= |
F13= |
F14= |
F15= |
F16= |
|
|

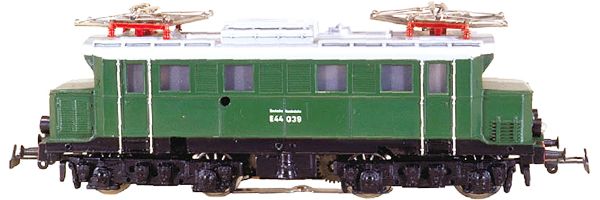

Variante 3008.01: |
Bauzeit von
1974 - 1980
Lok mit Betriebsnr. E 44 039
Die Dachleitungen auf dem Gehäuse sind nicht rot
lackiert in der ersten Variante. Auf dem Dach befinden
sich zwei Scherenstromabnehmer vom Typ 8B, die aber
nicht um schaltbar ausgeführt wurde. Sämtliche Fenster
wurden mit Cellonscheiben hinterlegt. Die Lokomotive
besitzt ein Zweilicht Spitzensignal an den Stirnseiten.
Am Gehäuse befinden sich desweiteren zwei Schmierlöcher
für die Ölung der Ankerwelle. Die Seitenbeschriftung ist
weiß in 9 mm Länge desweiteren außer der Betriebsnummer
befindet sich die Aufschrift Deutsche Bundesbahn.
Die Kupplung an dieser Maschine ist eine Typ 6C. |
Variante 3008.02: |
Bauzeit 1981
Lok mit Betriebsnr. E 44 039
Wie die Variante 3008.1, jedoch hat man die
Seitenbeschriftung verkleinert auf 8mm. Ab dieser
Variante konnte man auf Oberleitung Umschalten und so
konnte man mit den neuen Stromabnehmern des Typ 8C unter
Draht fahren. |
Variante 3008.03: |
Bauzeit 1982
Lok mit Betriebsnr. E 44 039
Wie die Variante 3008.2, jedoch entfielen die
Schmierlöcher für die Ankerwelle. |
Variante 3008.04: |
Bauzeit 1989
Lok mit Betriebsnr. 144 021-3
Wie die Variante 3008.3, jedoch für die Güterzugpackung
2702 wurde Fahrwerk und Fahrgestell in dunkelbraun
lackiert. Vorbauten und Stirnseiten wurden beige
lackiert und das Gehäuse als solchen in ozeanblau. Die
Maschine bekam auch noch eine neue Kupplung des Typs 12C
verpasst. |
Variante 3008.05: |
Bauzeit 1991
Lok mit Betriebsnr. E 44 002
Wie die Variante 3008.4, jedoch als Neuauflage für die
Güterzugpackung 2702 wurde die Lokomotive nochmal um
lackiert in ein dunkelgraues Gehäuse mit schwarzem
Fahrgestell. Das Dach wurde silbergrau mit roten
Dachleitungen ausgeführt.
Die weiße Beschriftung wurde schwarz hinterlegt. |
|
|
Verschleißteile & Ersatzteile |
|
Bezeichnung |
Menge |
Artikelnummer |
Haftreifen: |
2 Stück |
7145 |
Schleifer: |
1 Stück |
7174 |
Pantograph: |
2 Stück |
20780 |
Leuchtmittel: |
2 Stück |
60000 |
Bürsten: |
1 Satz |
????? |
Fahrrichtungsschalter: |
1 Stück |
21175 |
Fahrtrichtungsschalter: |
1 Stück |
7194 |
Kupplung: |
2 Stück |
20771 incl.
Vor/Nachläufer Radsatz |
Raucheinsatz: |
nicht vorgesehen! |
nicht vorgesehen! |
|
|
Digitaler Umbausatz Hochleisungsantrieb (HLA) LFCM |
|
Bezeichnung |
Menge |
Bestellnummer |
Digitaler HLA-Motor-Umrüstsatz: |
1 Stück |
60944 |
Anker 5 polig mit
7 Zähnen: |
1 Stück |
214118 |
Motorschild: |
1 Stück |
210881 |
Permanentmagnet: |
1 Stück |
210882 |
Zylinder-Schraube 3,0 X
12mm |
2 Stück |
784810 |
Lötfahne als Massestützpunkt: |
1-2 Stück je
nach Bedarf |
212230 |
Entstördrossel 3,9µH: |
2 Stück |
516520 |
Steckfassung für Steckbirnchen: |
1 Stück |
604180 |
Lampenhalter für Steckbirnchen
(alternativ): |
1 Stück |
276770 |
Steckbirnchen 16 - 22 Volt: |
1 Stück |
610080 |
Rauchgenerator: |
nicht
vorgesehen! |
nicht vorgesehen! |
|
Hinweis zum Umbau auf HLA:
Wurde von mir noch nicht umgebaut! |
|
|
|
Digitaler Umbausatz nur mit Permanentmagnet LFCM |
|
Bezeichnung |
Menge |
Artikelnummer |
Märklin |
1 Stück |
220560 |
ESU |
1 Stück |
51960 |
TAMS |
1 Stück |
70-04100-01 |
|
|
Unterlagen |
|
Bezeichnung |
Download |
Ersatzteilblatt: |
|
Betriebsanleitung: |
Bitte hier wieder mal um
eure Mithilfe,
da ich eine diese nicht besitze
bzw. habe. |
|
|
Für die Richtigkeit und
Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g.
Ersatzteile,
übernehme ich weder eine Haftung noch eine
Garantie !!!
Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert. |
