Märklin Dampflokomotive - BR N - Artnr. 3045 |
|
Modell |
|
|
|
Vorbild |
|
|
|
Bilder für CS2 |
|
|
|
Beschreibung |
|
Epoche: |
3 |
Artikelnummer: |
3045 |
UVP
Erscheinungsjahr: |
33,95 € |
Baureihe: |
N (ex BR 50)
Das Märklin Modell entspricht aber einer BR 44! |
Betriebsnummer: |
205 |
Bahngesellschaften: |
DSB=Dänische
Staatsbahn
|
Einsatz als: |
Schlepptender-Güterzug-Lokomotive |
Höchstgeschwindigkeit: |
80 Km/h |
Fahrgestell: |
Guss schwarz |
Gehäuse: |
Guss schwarz |
Antrieb: |
Analog |
Motor: |
Großer Scheibenkollektor (LFCM =
Large Flat Collector Motor) |
Angetriebene Achsen: |
5 |
Achsenfolge: |
1' E |
Gewicht: |
??? |
Länge über Puffer: |
280 mm |
Decoder: |
nein |
Werksadresse: |
keine |
Funktionen der F-Tasten: |
F0= |
F1= |
F2= |
F3= |
F4= |
F5= |
F6= |
F7= |
F8= |
F9= |
F10= |
F11= |
F12= |
F13= |
F14= |
F15= |
F16= |
|
|
Variante 3045.01: |
Bauzeit von
1967- 1968
Lok mit Betriebsnr. 205
Das schwarze Gußgehäuse ist im Führerstand mit
Cellonscheiben hinterlegt. Am Kessel befinden sich Witte
Windleitbleche und der Schornstein besitzt eine
rot-weiß-rote Banderole. Dort ist auch schon eine
Rauchgenerator verbaut, der dem Seuthe # 10 entspricht.
Desweiteren befinden sich zwei Schmierlöcher am hinteren
Kessel unten, zur Schmierung der Ankerwelle. Alle
Aufschriften sind gelb gedruckt, incl. der
Betriebsnummer 205. Das
Zweilichtspitzensignal ist diagonal angebracht. Alle
Griffstangen sind separat angesetzt. Eine Lampe unten
links und eine am Kessel oben.
Das schwarze Gußfahrgestell mit Gelenkrahmen wird von
fünf Achsen angetrieben. Die Speichenräder sind
ebenfalls schwarz lackiert. Der Vorläufer wurde mit
sechs Speichen dargestellt. Das Gestänge ist blank und
schwarz ausgelegt. Die Schienenräumer sind ebenso
schwarz lackiert. Die Kupplung der Lok entspricht dem
Typ 6E.
Der Schlepptender mit Blechfahrgestell und schwarzem
Kunststoffgehäuse, besitzt wie die Lok, schwarze
Speichenräder. Diese werden von einer schwarzen Kunststoffblende
verdeckt. Auch am Tender sind alle Aufschriften
gelb aufgedruckt. Das Zweilichtschlußlicht besteht aus
einer einer Silber ausgemalten Die Schlusslichter des
Tender sind funktionslos. Eine davon ist silbern
ausgelegt. In der Regel die rechte. Wobei es auch
Exemplare geben soll, wo sie links ausgemalt sein soll. Die Griffstangen wurden separat
angesetzt. Die Kupplung des Tenders entspricht dem Typ
6B. |
Variante 3045.02: |
Bauzeit von
1967- 1968
Lok mit Betriebsnr. 205
Ausführung wie Variante 3045.01, jedoch wurde die Lampe
am Tender links silbern ausgemalt und der Vorläufer
bekam neun Speichen in sein Rad.
Die Lokomotive wurde nochmals in der Zeit von 1974 bis
1976 als Einzelteilbausatz in den Handel gebracht, mit
der Artikelnummer 3945. |
|
|
Verschleißteile & Ersatzteile |
|
Bezeichnung |
Menge |
Artikelnummer |
Haftreifen: |
2 Stück |
7153 |
Schleifer: |
2 Stück |
7175 |
Pantograph: |
nicht vorgesehen! |
nicht vorgesehen! |
Leuchtmittel: |
1 Stück |
60010 |
Bürsten: |
1 Stück (Satz) |
??? |
Fahrrichtungsschalter: |
1 Stück |
21175 |
Schaltschiebefeder: |
1 Stück |
7194 |
Kupplung: |
je 1 Stück |
20382 Lok /
70154 Tender |
Raucheinsatz: |
1 Stück |
60027 |
|
|
Digitaler Umbausatz Hochleistungsantrieb (HLA) LFCM |
|
Bezeichnung |
Menge |
Bestellnummer |
Digitaler Umrüstsatz komplett: |
1 Stück |
60944 |
Anker 5 polig mit
7 Zähnen: |
1 Stück |
214118 |
Motorschild: |
1 Stück |
210881 |
Permanentmagnet: |
1 Stück |
210882 |
Zylinder-Schraube
3,0 X
12 mm: |
2 Stück |
784810 |
Lötfahne als Massestützpunkt: |
1-2 Stück je
nach Bedarf |
212230 |
Entstördrossel 3,9µH: |
2 Stück |
516520 |
Steckfassung für Steckbirnchen: |
1 Stück |
604180 |
Lampenhalter für Steckbirnchen
(alter.): |
1 Stück |
276770 |
Steckbirnchen 16 - 22 Volt: |
1 Stück |
610080 |
Rauchgenerator: |
1 Stück |
vorhanden! altern. Seuthe # 11 |
|
Hinweis zum Umbau auf HLA:
Die beiden Schleiferkabel (rot) müssen zusammen
verklemmt werden.
Es Empfiehlt sich den Rauchgenerator 11 oder 12
einzubauen, damit der Decoder bei gleichzeitiger Nutzung
der Telexkupplung nicht überlastet wird. |
|
|
|
Digitaler Umbausatz nur mit Permanentmagnet LFCM |
|
Bezeichnung |
Menge |
Artikelnummer |
Märklin |
1 Stück |
220560 |
ESU
(alternativ) |
1 Stück |
51960 |
TAMS
(alternativ) |
1 Stück |
70-04100-01 |
|
|
Unterlagen |
|
Bezeichnung |
Artikelnummer |
Ersatzteilblatt: |
|
Betriebsanleitung: |
Bitte hier wieder mal um
eure Mithilfe,
da ich eine diese nicht besitze. |
|
|
Bilder & Daten für WinDigiPet (WDP) |
|

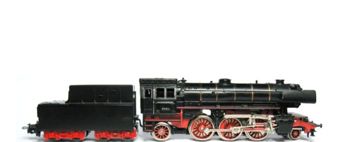

Bild für
WinDigiPet: |
|
Daten WDP
Datenbank: |
A = ?,? cm
B = 24,5 cm
C = ?,? cm |
|
|
|
|
Für die Richtigkeit und
Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g.
Ersatzteile,
übernehme ich weder eine Haftung noch eine
Garantie !!!
Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert. |
Stand 2017-11-27 |
