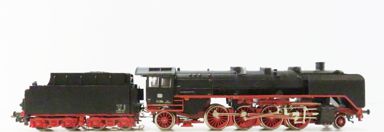

Märklin Dampflokomotive - BR 41 - Artnr 3082   Vorbild   Modell   OVP     Bilder für CS2 und WDP   Bild für die CS-2: Bild für WinDigiPet:   Beschreibung   Epoche: 3 Artikelnummer: 3082 UVP Erscheinungsjahr: 73,85 € Baureihe: 41 Bahngesellschaft: DB= Deutsche Bundesbahn Einsatz als: Güter-Schlepptender-Dampflokomotive Höchstgeschwindigkeit: 90 km/h vorwärts und 50 km/h rückwärts Fahrgestell: Guss rot / Tender Kunststoff rot Gehäuse: Guss und Kunststoff schwarz / Tender Kunststoff schwarz Antrieb: Analog Motor: Trommel Collector Motor (DCM=Drum Collector Motor) Angetriebene Achsen: 4 Achsenfolge: 1´ D 1´ Gewicht: 552 Gramm Länge über Puffer: 275 mm Decoder: nein Werksadresse: keine Funktionen der F-Tasten: F0= F1= F2= F3= F4= F5= F6= F7= F8= F9= F10= F11= F12= F13= F14= F15= F16=   Variante 3082.01: Bauzeit von 1978 - 1981 Lok mit Betriebsnr.: 41 334 Das schwarze Gußgehäuse mit Kunststoff Führerhaus besitzt eingesetzte transparente Fenster. Der Kessel besitzt 3 Dome und einen Kamin, der Für einen Rauchgenerator (Seuthe # 10) vorgesehen ist. Teilweise angegossene und freistehende Leitungen am Kessel, so wie Tritte. Die Lokpfeife ist messingfarbig und separat eingesteckt. Laufstege und und Tritte am Führerhaus, sind kantig rot ausgelegt. Die Lokomotive verfügt an der Lok über ein Dreilichtspitzensignal. Die unteren Lampen besitzen Lampenbügel. Sämtliche Beschriftungen, Zeichen und Logos sind weiß aufgedruckt. Der Kessel besitzt Wagner Windleitbleche. Das rot Gußfahrgestell wird von vier Achsen mit Speichenräder, über Zahnräder angetrieben. Der hintere Radsatz verfügt über Haftreifen. Die Gestänge bestehen aus vernickeltem Blech und sind rot ausgelegt. Der Kreuzkopf ist vom Typ 5. Die Schieberschubstange ist aus Draht nachgebildet. Die Kupplung vorne ist vom Typ 6C. Der Tenderaufbau ist aus schwarzem Kunststoff. Auf dem Tender befindet sich Kohlenachbildungen. Das Tenderdreilicht ist silbern ausgemalt und nicht funktionsfähig. Die Leitern am hinteren Tender- ende sind aus schwarz lackiertem Metall. Im Tender befindet sich der Fahrtrichtungsschalter und die zwei u-förmigen Ballastgewichte. Das Tenderfahrgestell besteht aus rotem Kunststoff. Die Achsfolge und der Typ Tender ist 2' 2' T 34. Der Tender besitzt schwarz hinterlegte Scheibenräder. Der Tender besitzt eine Kupplung vom Typ 6B. Lok und Tender sind fest miteinander verbunden. Variante 3082.02: Bauzeit 1982 Lok mit Betriebsnr.: 41 334 Wie die Variante 3082.1, jedoch die montierten Kreuzköpfe des Gestänges entsprechen dem Typ 6. Variante 3082.03: Bauzeit von 1978 - 1981 Lok mit Betriebsnr.: 41 334 Wie die Variante 3082.3, jedoch jedoch die montierten Kreuzköpfe des Gestänges entsprechen dem Typ 6A. Die Schieberschubstangestange an beiden Seiten besteht nun aus gestanztem und vernickeltem Blech, was rot hinterlegt ist.   Verschleißteile & Ersatzteile Bezeichnung Menge Artikelnummer Haftreifen: 2 Stück 7153 Schleifer: 1 Stück 7164 Pantograph: nicht vorgesehen! nicht vorgesehen! Leuchtmittel: 1 Stück 600150 Bürsten: 1 Satz 601460 Fahrrichtungsschalter: 1 Stück 208240 Schaltschiebefeder: 1 Stück 7194 Kupplung: 1 Stück (je) 218430 Lok / 218420 Tender Raucheinsatz: 1 Stück 7226 oder Seuthe Nr. 10   Digitaler Umbausatz Hochleistungsantrieb (HLA) DCM   Bezeichnung Menge Bestellnummer Digitaler HLA-Motor-Umrüstsatz: 1 Stück 60941 Anker 5 polig mit 7 Zähnen: 1 Stück 386820 Motorschild: 1 Stück 386940 Permanentmagnet: 1 Stück 389000 Zylinder-Schraube 2,0 X 12mm 2 Stück 785140 Lötfahne als Massestützpunkt: 1-2 Stück je nach Bedarf 212230 Entstördrossel 3,9µH: 2 Stück 516520 Steckfassung für Steckbirnchen: 1 Stück 604180 Lampenhalter für Steckbirnchen (alternativ): 1 Stück 276770 Steckbirnchen 16 - 22 Volt: 1 Stück 610080 Rauchgenerator: 1 Stück Seuthe Nr. 11 Hinweis zum Umbau auf HLA: Zum Umbaubericht einfach links auf das Bild klicken!   Digitaler Umbausatz nur mit Permanentmagnet DCM   Bezeichnung Menge Artikelnummer Märklin 1 Stück 235690 ESU 1 Stück 51962 TAMS 1 Stück 70-04300-01   Unterlagen   Bezeichnung Download Ersatzteilblatt: Betriebsanleitung: Bitte hier wieder mal um eure Mithilfe, da ich eine diese nicht besitze bzw. habe.    Für die Richtigkeit und Vollständigkeit aller Angaben, so wie die Lieferfähigkeit der o. g. Ersatzteile, übernehme ich weder eine Haftung noch eine Garantie !!! Sollten sich Fehler eingeschlichen haben, werden diese nach kurzer Info von Ihnen, sofort korrigiert. Stand 2012.01.02
