Märklin Diesellokomotive - BR V36 - Artnr. 3138 |
|
Vorbild |
|
|
|
Modell |
|
|
|
OVP |
|
|
|
Bilder für CS2 |
|
Bild für die CS 2: |
|
|
|
Beschreibung |
|
Epoche: |
3 |
Artikelnummer: |
3138 |
UVP Erscheinungsjahr: |
46,40 € |
Baureihe: |
Serie 450 |
Bahngesellschaft: |
TGOJ=Trafikaktiebolaget
Grängesberg–Oxelösunds Järnväger
|
Einsatz als: |
Diesel-Rangierlokomotive |
Höchstgeschwindigkeit: |
60 Km/h |
Gehäuse: |
Kunststoff
orange |
Fahrgestell: |
Guss schwarz |
Antrieb: |
Analog |
Motor: |
Trommel
Kollektor Motor (DCM=Drum
Collector Motor) |
Angetriebene Achsen: |
3 über
Zahnräder |
Achsenfolge: |
C |
Gewicht: |
??? Gramm |
Länge über Puffer: |
106 mm |
Decoder: |
nein |
Adresse ab Werk: |
keine |
Funktionen der F-Tasten: |
F0= |
F1= |
F2= |
F3= |
F4= |
F5= |
F6= |
F7= |
F8= |
F9= |
F10= |
F11= |
F12= |
F13= |
F14= |
F15= |
F16= |
|
|
Variante 3138.01: |
Bauzeit 1984
Lok mit Betriebsnummer 805
Das orange Kunststoffgehäuse besitzt Führerstandsfenster
aus transparenten Kunststoff. Angesetzten Handläufe und
Griffstangen aus schwarzem Kunststoff montiert. Weiße
Zierstreifen in verschiedenen Größen befinden sich
seitlich an den Stirnseiten und in der Mitte
seitlich der Führerstandsseiten. Alle Aufschriften sind
in weiß aufgedruckt. Die Bertriebsnummer auf der
Rückseite wurde auf dem Übergangssteg gedruckt und zählt
daher zu einem Fehldruck. Das Dach ist nach hinten
weit überstehend und es besitzt eine silberne Farbe. Die
Diesellok besitzt ein Dreilichtspitzensignal was mit der
Fahrtrichtung wechselt. Jedoch sind die oberen Lampen
mit Plastikkäppchen abgedeckt.
Das schwarze Gussfahrgestell verfügt über drei angetriebene
Achsen mit Zahnräder. Die erste angetriebene Achse
besitzt Haftreifen. Alle Radsätze bestehen aus schwarzen
Speichenräder. Angetrieben wird auch die schwarze
Blindwelle. Das Gestänge ist schwarz hinterlegt. Eine Fahrwerksnachbildung ist
ebenfalls vorhanden und in schwarz. Die Pufferbohlen
wurden in rot ausgeführt.
Pufferhülse rot, Puffer selber in schwarz. Die Kupplungen entsprechen dem Typ
7A.
Bei dieser Lokomotive handelt es sich um ein
1984er Exportmodell für Schweden. |
Variante 3138.02 |
Bauzeit von
1984 - 1986
Lok mit Betriebsnummer 805
Ausführung wie Variante 3138.01, jedoch ist nun die
Betriebsnummer auf der Rückseite des Führerstandes auf
die Türe gedruckt worden.
Die Lokomotive wurde ab 1985 weltweit vertrieben. |
|
|
Verschleißteile & Ersatzteile |
|
Bezeichnung |
Menge |
Bestellnummer |
Haftreifen: |
2 Stück |
7154 |
Schleifer: |
1 Stück |
7185 |
Pantograph: |
Nicht vorgesehen! |
Nicht vorgesehen! |
Leuchtmittel: |
1 Stück |
600150 |
Bürsten: |
1 Satz |
601460 |
Fahrrichtungsschalter: |
1 Stück |
208240 |
Schaltschiebefeder: |
1 Stück |
7194 |
Kupplung vorne: |
1 Stück |
701560 |
Kupplung hinten: |
1 Stück |
701560 |
Raucheinsatz: |
Nicht vorgesehen! |
Nicht vorgesehen! |
|
|
Digitaler Umbausatz Hochleistungsantrieb (HLA) DCM |
|
Bezeichnung |
Menge |
Bestellnummer |
Digitaler HLA-Motor-Umrüstsatz: |
1 Stück |
60941* |
Anker 5 polig
mit 8 Zähnen: |
1 Stück |
386820 |
Motorschild: |
1 Stück |
386940 |
Permanentmagnet: |
1 Stück |
389000* |
Motorbürsten: |
1 Satz |
601460 |
Zylinder-Schraube
2,0 X
12 mm: |
2 Stück |
784810 |
Lötfahne als
Massestützpunkt: |
1-2 Stück je
nach Bedarf |
212230 |
Entstördrossel
3,9µH: |
2 Stück |
516520 |
Steckfassung
für Steckbirnchen: |
1 Stück |
604180 |
Lampenhalter
für Steckbirnchen (alternativ): |
1 Stück |
276770 |
Steckbirnchen
16 - 22 Volt: |
1 Stück |
610080 |
Rauchgenerator: |
Nicht
vorgesehen! |
Nicht vorgesehen! |
|
Hinweis zum Umbau auf HLA:
*ACHTUNG WICHTIG!
Bei Verwendung des Permanentmagnetes 389000 passt das
Gehäuse, wegen der Lichtleiter, nicht mehr auf das
Chassis. Entweder man tauscht den Permanentmagneten
gegen einen mit der Artikelnummer 226295, oder man fräst
dem Permanentmagneten 389000 oben eine Nute rein. |
|
|
|
Digitaler Umbausatz nur mit Permanentmagnet DCM |
|
Bezeichnung |
Menge |
Artikelnummer |
Märklin |
1 Stück |
235690 |
ESU |
1 Stück |
51962 |
TAMS |
1 Stück |
70-04300-01 |
|
|
Unterlagen |
|
Bezeichnung |
Download |
Ersatzteilblatt: |
von 3146 |
Betriebsanleitung: |
Bitte hier wieder mal um
eure Mithilfe,
da ich eine diese nicht besitze
bzw. habe. |
|
|
Bilder & Daten für WinDigiPet (WDP) |
|

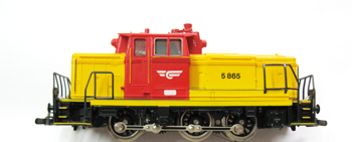

Bild für WinDigiPet: |
|
Daten WDP
Datenbank: |
A = 3,0 cm
B = 10,6 cm
C = 3,2 cm |
|
|
|
|
Für die Richtigkeit und
Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g.
Ersatzteile,
übernehme ich weder eine Haftung noch eine
Garantie !!!
Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert. |
