Märklin Diesellokomotive - BR 260 - Artnr. 3141 |
|
Vorbild |
|
|
|
Modell |
|
|
|
OVP |
|
|
|
Bilder für CS2 |
|

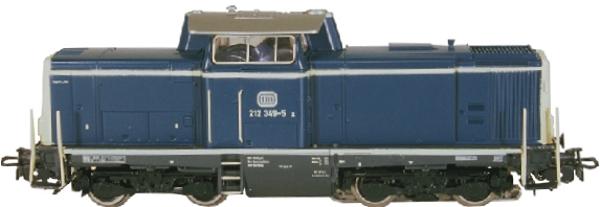

Bild für die CS-2: |
|
|
|
Beschreibung |
|
Epoche: |
4 |
Artikelnummer: |
3141 |
UVP Erscheinungsjahr: |
61,45 € |
Baureihe: |
Baureihe 260
(V60) |
Bahngesellschaft: |
DB=Deutsche Bundesbahn
|
Einsatz als: |
Diesel-Rangier-Lokomotive |
Höchstgeschwindigkeit: |
60 Km/h |
Fahrgestell: |
Guss schwarz |
Gehäuse: |
Kunststoff
oceanblau/beige |
Antrieb: |
analog |
Motor: |
Kleiner
Scheiben Kollektor Motor (SFCM=Small
Flat Collector Motor) |
Angetriebene Achsen: |
3 |
Achsenfolge: |
C |
Gewicht: |
210 Gramm |
Länge über Puffer: |
120 mm |
Decoder: |
keinen |
Protokolle: |
keins/analog |
Werksadresse: |
keine |
Funktionen der F-Tasten: |
F0=Telex |
F1= |
F2= |
F3= |
F4= |
F5= |
F6= |
F7= |
F8= |
F9= |
F10= |
F11= |
F12= |
F13= |
F14= |
F15= |
F16= |
|
|
Variante 3141.01: |
Bauzeit 1983
Lok mit Betriebsnr. 260 789-3
Das oceanblau Kunststoffgehäuse besitzt ein
silberfarbenes farbenes Dach. Die Dachaufbauten
besitzen die gleiche Farbgebung wie das reine Dach. Die
Dachantenne besitzt eine runde Form. Die eingesetzten Fenster sind transparent
und teilweise mit silbernen Rahmen versehen. Es befindet
sich unterhalb der Fenster, eine zweigeteilte, aber
zusammenhängende, umlaufende
und erhabene beige. Eine weitere Zierlinie
in gleicher Farbgebung und glatter Ausführung, befindet sich
einteilig am unteren Gehäuserand. Die Griffstangen an den Führerstandstüren sind
in der Gehäusefarbe mit angespritzt. Das Bühnengeländer
aus gestanztem Blech, kommt in beiger Lackierung daher. An
den Stirnseiten der Bühnengeländer, befinden sich je
Seite, keine schwarz gelbe Warnanstriche. Die
Beschriftungen auf dem Gehäuse sind in beige Farbe aufgedruckt.
Die Beschriftung für die Gewichte der Lok befindet sich
auf erhabenen Flächen. Der am
Schlot in Fensterhöhe angebrachte Blitz ist erhaben und
ebenfalls in beige. Das Dreilichtspitzensignal ist
nicht mit der Fahrtrichtung wechselnd und permanent an.
Das schwarze Gußfahrgestell wird von drei Achsen
angetrieben, wo von eine Achse mit Haftreifen
ausgestattet ist. Die Beschriftung des Rahmens ist in
oceanblau. Die Radsätze bestehen aus roten
Speichenräder. Die Blindwelle ist in schwarz gehalten.
Das vernickelte Antriebsgestänge ist rot hinterlegt und
ist nur mit den äußeren Achsen verbunden.
Die beidseitig montierte Kupplung entspricht dem Typ 10. |
Variante 3141.02: |
Bauzeit von
1984 - 1989
Lok mit Betriebsnr. 260 789-3
Wie die Variante 3141.1, jedoch sind nun die
Gewichtsangaben der Lokomotive, wie die übrige
Beschriftung, auf ebenen Flächen aufgedruckt.
|
Variante 3141.03: |
Bauzeit von
1989 - 1993
Lok mit Betriebsnr. 260 789-3
Wie die Variante 3141.2, jedoch war nun das
Antennengehäuse anstatt rund viereckig. Das
Führerstandsdach wurde nun mit einem seitlichen
Regenschutz für die Fenster ausgestattet.
|
|
|
Verschleißteile & Ersatzteile |
|
Haftreifen: |
1 Stück |
7153 |
Schleifer: |
1 Stück |
7185 |
Pantograph: |
Nicht vorgesehen! |
Nicht vorgesehen! |
Leuchtmittel: |
2 Stück |
600100 |
Bürsten: |
1 Paar |
600300 |
Fahrtrichtungsschalter: |
1 Stück |
229700 |
Schaltschiebefeder: |
1 Stück |
7194 |
Kupplung vorne: |
1 Stück (je) |
298470+213770
|
Kupplung hinten: |
1 Stück (je) |
298470+213770 |
Raucheinsatz: |
Nicht vorgesehen! |
Nicht vorgesehen! |
|
|
Digitaler Umbausatz Hochleistungsantrieb (HLA) SFCM |
|
Bezeichnung |
Menge |
Artikelnummer |
Digitaler HLA-Motor-Umrüstsatz: |
1 Stück |
60943 |
Anker 5 polig mit 8 Zähnen: |
1 Stück |
210888 |
Motorschild: |
1 Stück |
224613 |
Permanentmagnet: |
1 Stück |
224615 |
Bürsten: |
1 Satz |
601460 |
Zylinder-Schraube 2,0 X
12 mm: |
2 Stück |
785140 |
Lötfahne als Massestützpunkt: |
1-2 Stück je
nach Bedarf |
231470 |
Entstördrossel 3,9µH: |
2 Stück |
516520 |
Steckfassung für Steckbirnchen: |
2 Stück |
604180 |
Lampenhalter für Steckbirnchen
(alternativ): |
2 Stück |
276770 |
Steckbirnchen 16 - 22 Volt: |
2 Stück |
610080 |
Rauchgenerator: |
nicht vorgesehen! |
nicht vorgesehen! |
|
|
|
Digitaler Umbausatz nur mit Permanentmagnet SFCM |
|
Bezeichnung |
Menge |
Artikelnummer |
Märklin |
1 Stück |
220450 |
ESU
(alternativ) |
1 Stück |
51961 |
TAMS
(alternativ) |
1 Stück |
70-04200-01 |
|
|
Unterlagen |
|
Bezeichnung |
Artikelnummer |
Ersatzteilblatt: |
|
Betriebsanleitung: |
Bitte hier wieder mal um
eure Mithilfe,
da ich eine diese nicht besitze
bzw. habe. |
|
|
Bilder & Daten für WinDigiPet (WDP) |
|

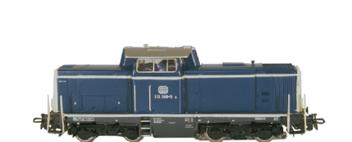

Bild für WinDigiPet: |
|
Daten WDP
Datenbank: |
A = 3,4 cm
B = 12,0 cm
C = 3,5 cm |
|
|
|
|
Für die Richtigkeit und
Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g.
Ersatzteile,
übernehme ich weder eine Haftung noch eine
Garantie !!!
Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert. |
Stand 2012-06-26 |
