Märklin Elektrolokomotive - BR 194 - Artnr. 3322 |
|
|
| Vorbild |
|
|
 |
| |

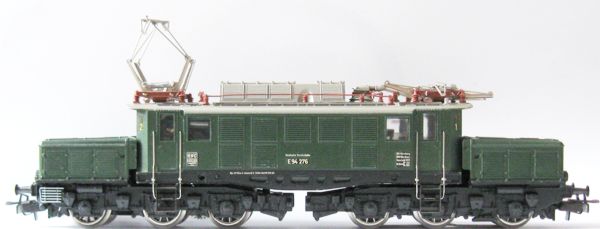

| Modell |
| |
 |
|
|
| OVP |
|
|
   |
| |
| Bilder für CS2 |
|
|
| Bild für die CS-2: |
 |
|
|
|
| Beschreibung |
|
|
| Artikelnummer: |
3322 |
| Baureihe: |
194 |
| UVP
Erscheinungsjahr: |
96,62 € |
| Epoche nach
NEM: |
4 |
| Bahngesellschaft: |
DB=Deutsche
Bundesbahn
 |
| Einsatz als: |
Elektro-Güterzug-Lokomotive |
| Höchstgeschwindigkeit: |
90-100 Km/h je nach KW-Ausführung |
| Länge über
Puffer: |
210 mm |
| Gewicht.: |
??? Gramm |
| Gehäuse: |
Guss grün |
| Fahrgestell: |
Blech schwarz |
| Angetriebene
Achsen: |
3 |
| Achsenfolge: |
Co' Co' |
| Motor: |
LFCM=Large Flat
Collector Motor=Großer Scheiben Kollektor Motor |
| Antrieb: |
Analog |
| Ansteuerung: |
Fahrtrichtungsschalter |
| Decoder: |
nein |
| Protokolle: |
keine |
| Werksadresse: |
keine |
| Funktionen der F-Tasten: |
| F0= |
F1= |
F2= |
| F3= |
F4= |
F5= |
| F6= |
F7= |
F8= |
| F9= |
F10= |
F11= |
| F12= |
F13= |
F14= |
| F15= |
F16= |
|
|
| Variante 3322.01: |
Bauzeit von 1982
- 1985
Lok mit Betriebsnummer 194 091-5
Das dreiteilige grüne Gehäuse mit unterem schwarzem
Rahmen, besitzt ein silberfarbenes Dach. Auf dem Dach
befindet sich neben den Pantographen vom Typ 8C noch
weiter, Dachleitungen und Isolatoren in roter
Farbgebung. Die Laufbretter auf dem Dach haben eine
bräunliche Färbung.
Alle Fester wurden mit eingesetzten transparenten
Scheiben versehen. Front und Heckscheiben besitzen
angedeutete Scheibenwischer. Die E-Lok verfügt über ein
Dreilichtspitzensignal was nicht mit der Fahrtrichtung
wechselt. Die Führerstandskennzeichnung mit den Nummer
1 & 2,
sowie die darüber liegenden weiße Blitze, sind gedruckt. Die Betriebsnummer
194 091-5 ist erhaben in weiß auf
schwarzem Hintergrund gedruckt ausgeführt. Alle anderen
Aufschriften sind teilweise erhaben ebenfalls alle in
weiß aufgedruckt. Die Griffstangen sind einzeln aus
Nickeldraht angesetzt.
Das schwarze Fahrgestell besitzt blanke Speichenräder.
Drei Achsen werden über Zahnräder angetrieben. Die
Fahrwerksnachbildung besteht aus schwarzem Kunststoff.
Die Kupplung der Lokomotive sind vom Typ 6B.
    |
| Variante 3322.02: |
Bauzeit 1986 -
1993
Lok mit Betriebsnummer 194 112-9
Ausführung wie Variante 3322.01, jedoch ist nun das Dach
grau bis anthrazitfarben lackiert. Ebenso die
Laufbretter bzw. Laufstege. Der Pantograph gehört zum
Typ 13B. Die Griffstangen sind in brüniert separat
angesetzt. Alle Aufschriften auf ebener Fläche in weiß
aufgedruckt, ohne schwarzen Hintergrund. Die
Betriebsnummer wurde geändert in 194
112-9. Zwischen
dem grünen Gehäuse und dem schwarzen Rahmen befindet
sich nun eine weiße Zierlinie. Ab dieser Variante wurde
ein Lichtwechsel mit der Fahrtrichtung ermöglicht. Die
Blitze an den Führerstandsecken wurden in rot
ausgeführt.
Das Fahrwerk wurde technisch und optisch verbessert. Die
Stirnseiten incl. der Pufferbohlen sind detailierter
dargestellt.
    |
| Variante 3322.03: |
Bauzeit 1994 -
1998
Lok mit Betriebsnummer 194 112-9
Ausführung wie Variante 3322.02, jedoch mit Kurzkupplung
vom Typ12
 |
|
|
|
|
Verschleißteile & Ersatzteile |
|
|
| Bezeichnung |
Menge |
Bestellnummer |
| Haftreifen: |
2 Stück |
7153 |
| Schleifer: |
1 Stück |
7164 |
| Pantograph: |
2 Stück |
649820 |
| Leuchtmittel: |
2 Stück |
610040 |
| Bürsten: |
1 Satz |
600300 |
| Fahrrichtungsschalter: |
1 Stück |
208240 |
|
Schaltschiebefeder: |
1 Stück |
7194 |
| Kupplung vorne: |
1 Stück |
218420 (701630
KK) |
| Kupplung
hinten: |
1 Stück |
218420 (701630
KK) |
| Raucheinsatz: |
nicht vorgesehen! |
nicht vorgesehen! |
|
|
|
|
Digitaler Umbausatz Hochleistungsantrieb (HLA) LFCM |
|
|
|
Bezeichnung |
Menge |
Bestellnummer |
| Digitaler HLA-Motor-Umrüstsatz: |
1 Stück |
60944 |
| Anker 5 polig mit
8 Zähnen: |
1 Stück |
210888 |
| Motorschild: |
1 Stück |
214121 |
| Permanentmagnet: |
1 Stück |
210882 |
| Motorbürsten: |
1 Satz |
601460 |
| Zylinder-Schraube
2,5 X
12mm |
2 Stück |
784820 |
| Lötfahne als Massestützpunkt: |
1-2 Stück je
nach Bedarf |
212230 |
| Entstördrosseln 3,9µH: |
2 Stück |
516520 |
| Steckfassung für Steckbirnchen: |
2 Stück |
604180 |
| Lampenhalter für Steckbirnchen
(alternativ): |
2 Stück |
276770 |
| Steckbirnchen 16 - 22 Volt: |
2 Stück |
610080 |
| Rauchgenerator: |
nicht
vorgesehen! |
nicht vorgesehen! |
|
|
|
|
|
|
Digitaler Umbausatz nur mit Permanentmagnet LFCM |
|
|
|
Bezeichnung |
Menge |
Artikelnummer |
| Märklin |
1 Stück |
220560 |
| ESU |
1 Stück |
51960 |
| TAMS |
1 Stück |
70-04100-01 |
|
|
|
|
Unterlagen |
|
|
|
Bezeichnung |
Download |
| Ersatzteilblatt: |
 |
| Betriebsanleitung: |
von 3022 |
|
|
|
| Bilder & Daten für WinDigiPet (WDP) |
|
|
| Bild für WinDigiPet: |
 |
| Daten WDP
Datenbank: |
A = ?,? cm
B = 21,0 cm
C = ?,? cm |
 |
|
|
|
|
Für die Richtigkeit und
Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g.
Ersatzteile,
übernehme ich weder eine Haftung noch eine
Garantie !!!
Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert. |
|
Stand 2014-04-22 |
|
