Märklin Diesellokomotive - BR 212 - Artnr.
3374 |
|
|
| Vorbild |
|
|
 |
| |

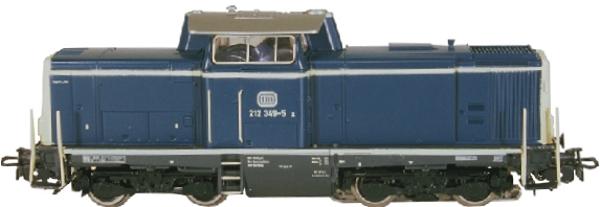

| Das Modell |
|
 |
| |
| OVP |
|
 |
|
|
| Bilder für CS-2 |
|
|
| Bild für die CS-2: |
 |
|
|
|
| Beschreibung |
|
|
| Epoche: |
5 |
| Artikelnummer: |
3347 |
| UVP Erscheinungsjahr: |
73,70 € |
| Baureihe: |
212 |
| Bahngesellschaft: |
DB=Deutsche Bundesbahn
 |
| Einsatz als: |
Diesel-Mehrzweck-Lokomotive |
| Höchstgeschwindigkeit: |
100 Km/h |
| Gehäuse: |
Kunststoff
orientrot |
| Fahrgestell: |
Guss dunkelgrau |
| Antrieb: |
Analog |
| Motor: |
Großer Scheiben Collector Motor (LFCM=Large Flat Collector Motor) |
| Angetriebene Achsen: |
2 |
| Achsenfolge: |
B' B' |
| Gewicht: |
305 Gramm |
| Länge über Puffer: |
141 mm |
| Decoder: |
nein |
| Werksadresse: |
keine |
| Funktionen der F-Tasten: |
| F0= |
F1= |
F2= |
| F3= |
F4= |
F5= |
| F6= |
F7= |
F8= |
| F9= |
F10= |
F11= |
| F12= |
F13= |
F14= |
| F15= |
F16= |
|
|
| Variante 3347.01: |
Bauzeit von
1989 - 1995
Lok mit Betriebsnr. 212 242-2
Das orientrote Kunststoffgehäuse besitzt ein dunkelgraues Dach. Die Nachbildungen auf dem Dach
entsprechen der Farbe des übrigen Daches. Die
eingesetzten Fenster aus transparenten Kunststoff, sind
eingesetzt und verfügen über einen silbernen Rahmen. Vordere und hintere Griffstangen sind aus
weiß lackiertem Blech herstellt. Das DB-Logo, der
umlaufende Zierstreifen und die Betriebsnummer sind
ebenfalls in weiß ausgeführt, sowie die übrige Beschriftung. Das
Dreilichtspitzensignal ist mit der Fahrtrichtung
wechselnd. Das rote Zugsschlusslicht ist als Attrappe
ausgeführt und von daher nicht funktionell.
Das dunkelgraue Druckguss Fahrgestell besitzt zwei
Drehgestelle, wo von eines als Antrieb dient. Dieses
besitzt vier Haftreifen. Der Zahnradantrieb erfolgt
einseitig und wird über ein H-Welle auf die andere Seite
des Drehgestells übertragen. Die Aufschriften auf dem
Rahmen sind auch in cremeweiß ausgeführt. Die montierte
Kupplung entspricht dem Typ 12. |
|
|
|
|
Verschleißteile & Ersatzteile |
|
|
| Bezeichnung |
Menge |
Artikelnummer |
| Haftreifen: |
2 Stück |
7154 |
| Schleifer: |
1 Stück |
7164 |
| Pantograph: |
nicht
vorgesehen! |
nicht vorgesehen! |
| Leuchtmittel: |
2 Stück |
610040 |
| Bürsten: |
1 Satz |
601460 |
| Fahrrichtungsschalter: |
1 Stück |
208240 |
|
Schaltschiebefeder: |
1 Stück |
7194 |
| Kupplung vorne: |
1 Stück |
701630 |
| Kupplung hinten: |
1 Stück |
701630 |
| Raucheinsatz: |
nicht vorgesehen! |
nicht vorgesehen! |
|
|
|
|
Digitaler Umbausatz Hochleistungsantrieb (HLA) LFCM |
|
|
| Bezeichnung |
Menge |
Bestellnummer |
| Digitaler HLA-Motor-Umrüstsatz: |
1 Stück |
60944 |
| Anker 5 polig mit
8 Zähnen: |
1 Stück |
210888 |
| Motorschild: |
1 Stück |
210888 |
| Permanentmagnet: |
1 Stück |
210882 |
| Motorbürsten: |
1 Satz |
601460 |
| Zylinder-Schraube 3,0 X
12mm |
2 Stück |
784810 |
| Lötfahne als Massestützpunkt: |
1-2 Stück je
nach Bedarf |
212230 |
| Entstördrosseln 3,9µH: |
2 Stück |
516520 |
| Steckfassung für Steckbirnchen: |
1 Stück |
604180 |
| Lampenhalter für Steckbirnchen
(alternativ): |
1 Stück |
276770 |
| Steckbirnchen 16 - 22 Volt: |
1 Stück |
610080 |
| Rauchgenerator: |
nicht
vorgesehen! |
nicht vorgesehen! |
|
|
|
|
|
|
Digitaler Umbausatz nur mit Permanentmagnet LFCM |
|
|
| Bezeichnung |
Menge |
Artikelnummer |
| Märklin |
1 Stück |
220560 |
| ESU |
1 Stück |
51960 |
| TAMS |
1 Stück |
70-04100-01 |
|
|
|
|
Unterlagen |
|
|
|
Bezeichnung |
Download |
| Ersatzteilblatt: |
 |
| Betriebsanleitung: |
Bitte hier wieder mal um
eure Mithilfe,
da ich eine diese nicht besitze
bzw. habe. |
|
|
|
| Bilder & Daten für WinDigiPet (WDP) |
|
|

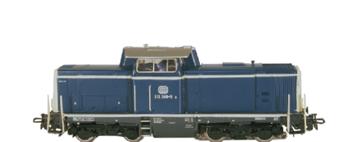

| Bild für WinDigiPet: |
 |
| Daten WDP
Datenbank: |
A = 2,3 cm
B = 14,1 cm
C = 2,6 cm |
 |
|
|
|
|
Für die Richtigkeit und
Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g.
Ersatzteile,
übernehme ich weder eine Haftung noch eine
Garantie !!!
Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert. |
|
