Märklin Weiche links 24611 |
|
Vorbild |
|
|
|

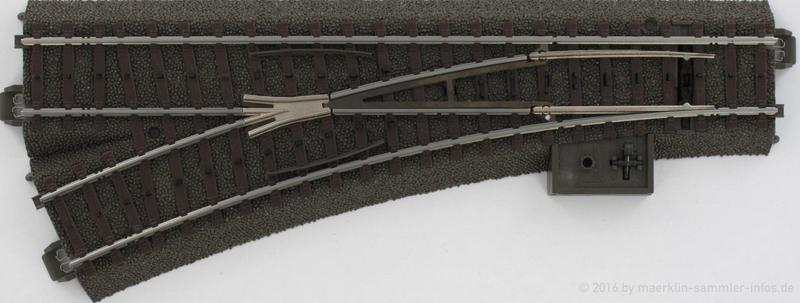

Das Modell |
|
|
|

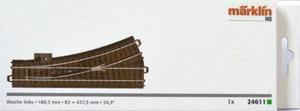

OVP |
|
|
|
Beschreibung |
|
Artikelnummer: |
24611 |
UVP Erscheinungsjahr: |
81,55 € |
Gleiskörper: |
Kunststoff
Farbton Basalt gealtert (Revell Aqua Color - Erdfarbe
matt 87 & Lederbraun matt 84) |
Schwellen: |
Holznachbildung |
Schienen: |
Neusilber |
Mittelleiter: |
brüniert |
Verbindung: |
eine Art
streckbare Schwalbenschwanzverbindung per klick |
Befestigung: |
mit C-Gleisschrauben 1,6X13mm |
Weichenstellungen: |
per
Handstellhebel händisch |
Länge: |
188,8
mm |
Breite: |
40 mm |
Gesamthöhe: |
10,3 mm |
Abzweigbogen: |
24,3° |
Radius: |
437,5 mm |
Herzstück: |
16° |
Variante
24611.01 |
Bauzeit von
1996 - 2005*
Der Böschungskörper besteht aus grauem Kunststoff. Der
Farbton soll alten Basaltspltt nachstellen. Die
Schwellen stellen gealtertes Holz nach. Auf dem
Beschungskörper befindet sich eine Ausbuchtung mit
Handstellhebel und einen Platz für eine Weichenlaterne.
Diese kann nachträglich eingebaut werden. Unter der
Böschung befinden sich Aufnahmen für eine
Weichenlaterne, elektrischen Antrieb und einen
Digitaldecoder. Diese Zubehörteile können angeschraubt
werden und in Verbindung mit dem Decoder direkt an der
Weiche mit Strom versorgt werden. Der Mittelleiter
besteht aus Stahl. Die Schienen bestehen aus einem
Neusilber Vollprofil. |
Variante 24611.02* |
Bauzeit
von 2006 - *
wie Variante 24611.1, jedoch mit anderer
Kunststoffzusammensetzung |
|
* Märklin C-Gleise mit dem Herstellungsdatum bis
einschl. 2005, zerbröselte im laufe der Zeit der Kunststoff. Die
Verbinder brachen ab, so wie Böschungsteile oder auch die
Schraubaufnahmen. Ab Herstellungsdatum 2006 wurde diese
"Krankheit" durch eine andere Kunststoffzusammensetzung behoben
und ist bis Dato nicht mehr aufgetreten.
Man muss aber klar sagen bzw. feststellen, dass dies ein Fehler
der Firma BASF war. |
|
Verschleißteile & Ersatzteile |
|
Bezeichnung |
Menge |
Artikelnummer |
Handstellhebel: |
1 Stück |
E520980 |
|
|
Zubehör (original) |
|
Bezeichnung |
Menge |
Bestellnummer |
Weichenlaterne: |
1 Pack
a 2 Stück |
74470 |
Weichenantrieb: |
1 Stück |
74490 / 74491 |
Decoder
Einbau einfach: |
1 Stück |
74460 / 74461 |
Decoder
K-83 4-Mehrfach: |
1 Stück |
6083 / 60830 / 60831 |
Digitales Antriebsset: |
1 Set |
74445 |
Befestigungsschrauben: |
1 Pack
a 200 Stück 1,6 x 13 mm |
74990 |
Stromanschlussverbinder: |
1 Pack
a 20 Stück |
74995 Flachsteckhülsen |
|
|
Weichen Gleissystem Geometrie |
|
|
|
Anschlussbeispiele |
|
|

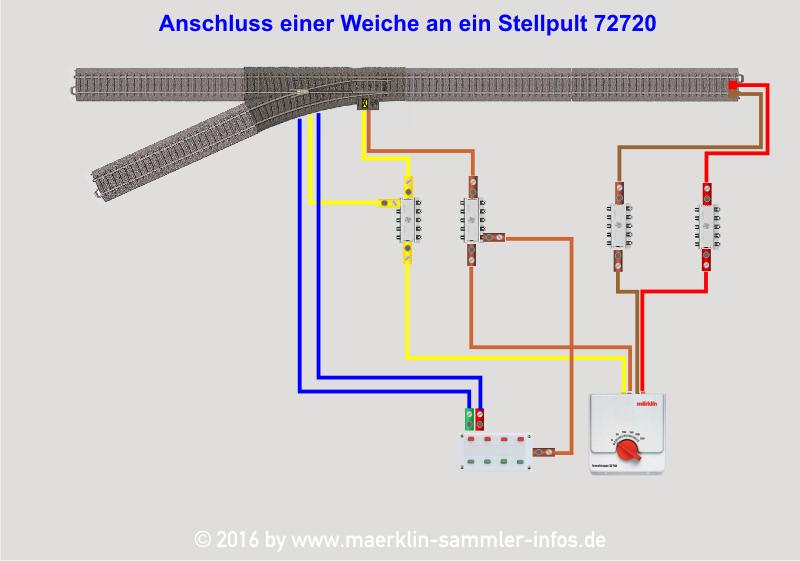

Anschluss einer Weiche an ein
Märklin Stellpult
72720 im Analogsystem |
|
|

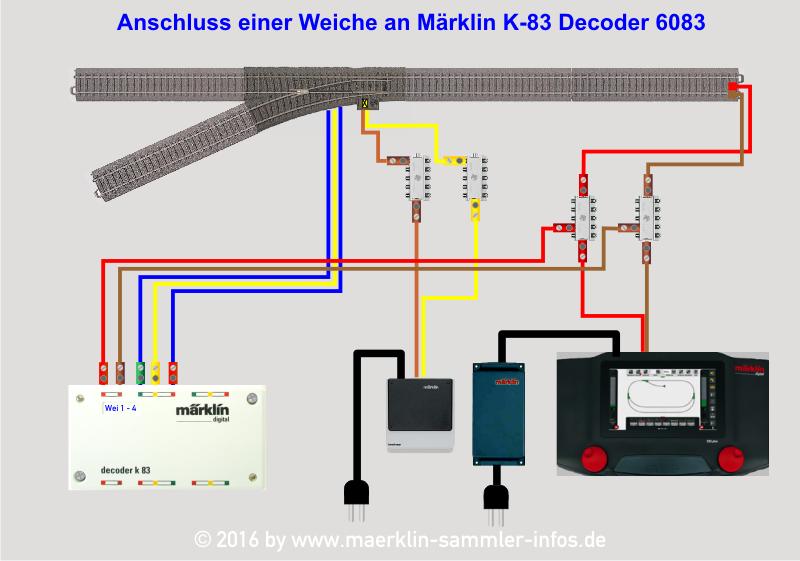

Anschluss der Weiche an einen
Märklin Decoder K-83 6083 ohne Umschaltverstärkung durch
Fremdspannung |
|
|

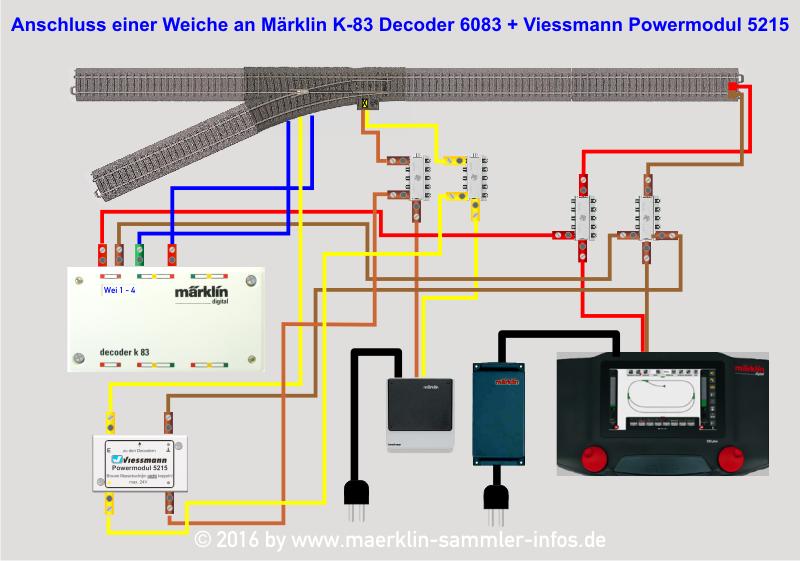

Anschluss der Weiche an einen
Märklin Decoder K-83 6083 mit Umschaltverstärkung durch
Fremdspannung mit Viessmann Powermodul 5215 |
|
|

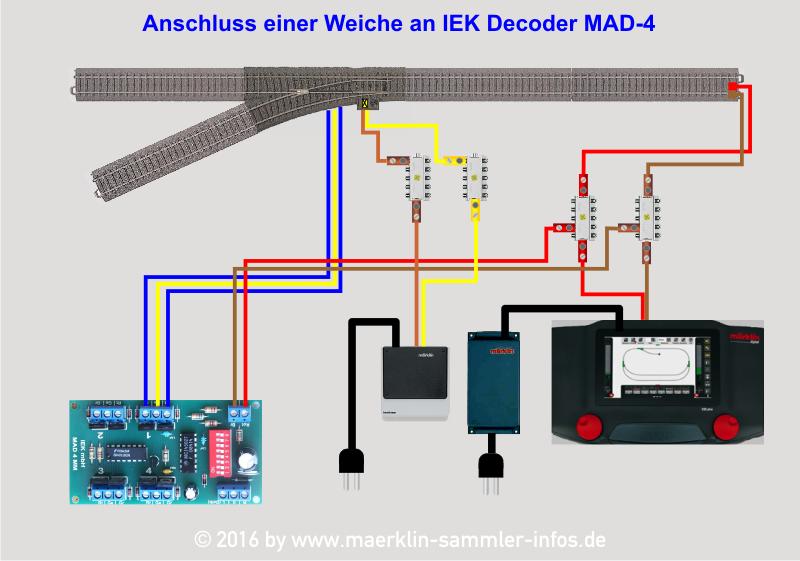

Anschluss der Weiche an einen IEK
Decoder MAD-4 (K-83) ohne Umschaltverstärkung durch
Fremdspannung |
|
|

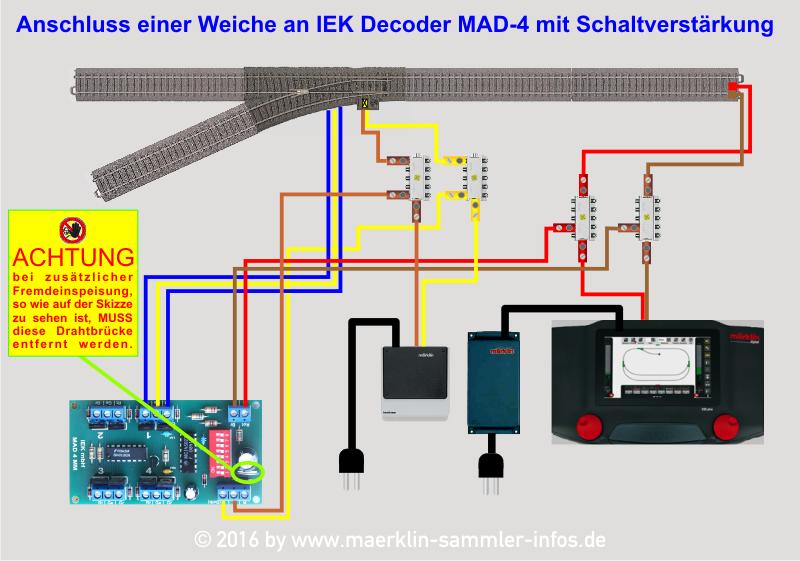

Anschluss der Weiche an einen IEK
Decoder MAD-4 (K-83) mit Umschaltverstärkung durch
Fremdspannung. |
Achtung!
Bei dieser Methode muss man die im hellgrünen Kreis befindliche
Drahtbrücke entfernen/auftrennen.
Tut man dieses nicht, wird die Zentrale
zwangsläufig ins Nirwana
geschickt. |
|
|

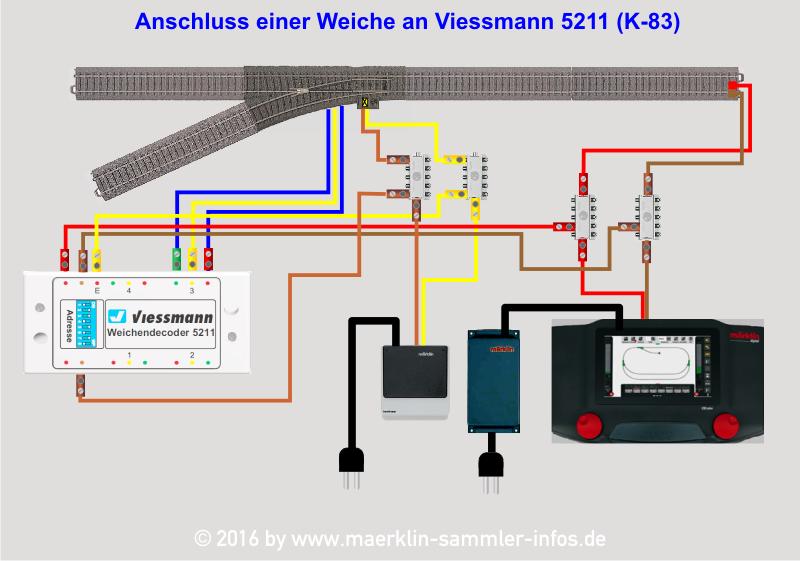

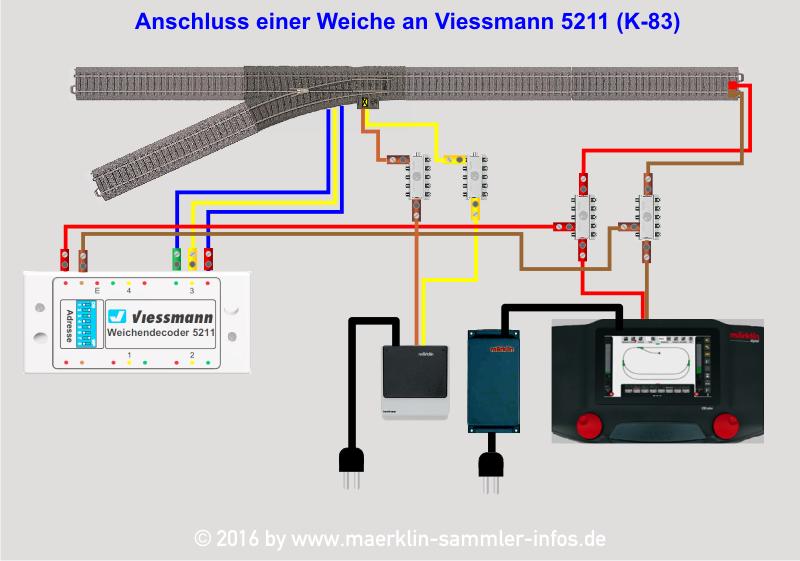

Anschluss einer Weiche an einen
Viessmann K-83 Decoder 5211 ohne Umschaltverstärkung |
|
|
Anschluss einer Weiche an einen
Viessmann K-83 Decoder 5211 mit Umschaltverstärkung |
|
|

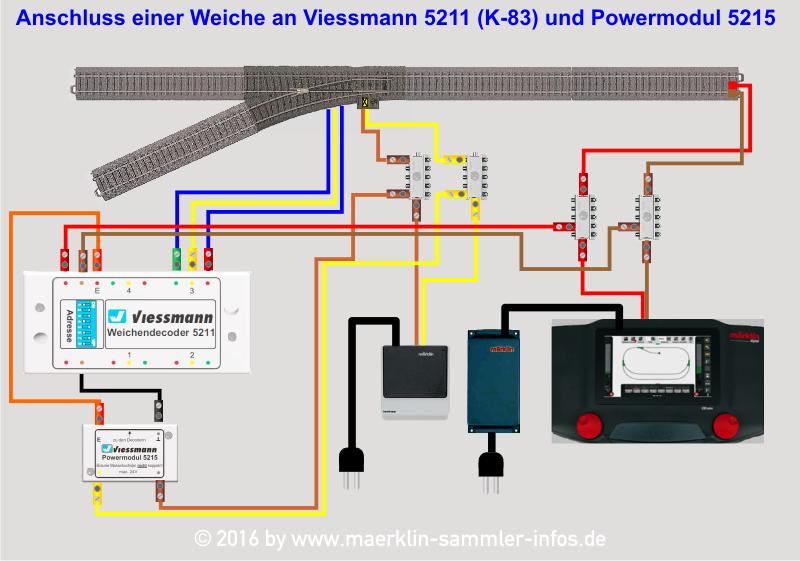

Anschluss einer Weiche an einen
Viessmann K-83 Decoder 5211 mit Umschaltverstärkung und
Powermodul 5215 |
|
|

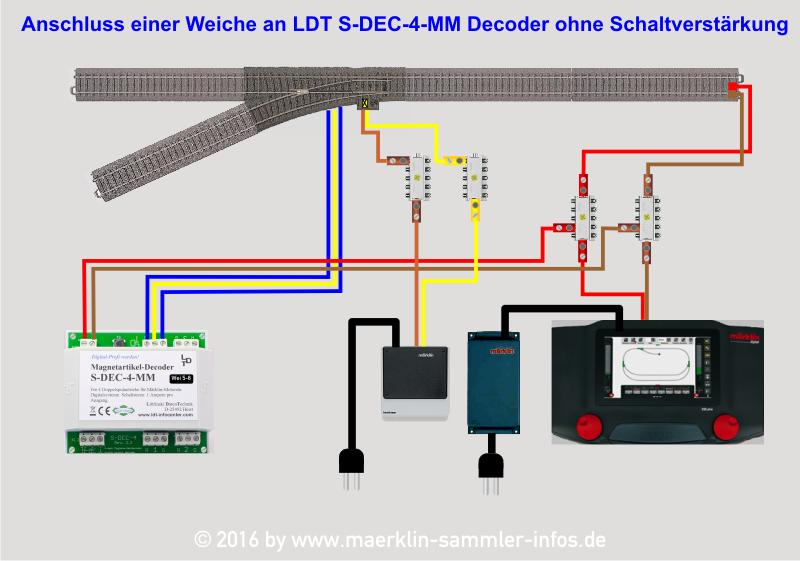

Anschluss einer Weiche an einen
LDT S-DEC-4- K-83 Decoder ohne Umschaltverstärkung |
|
|

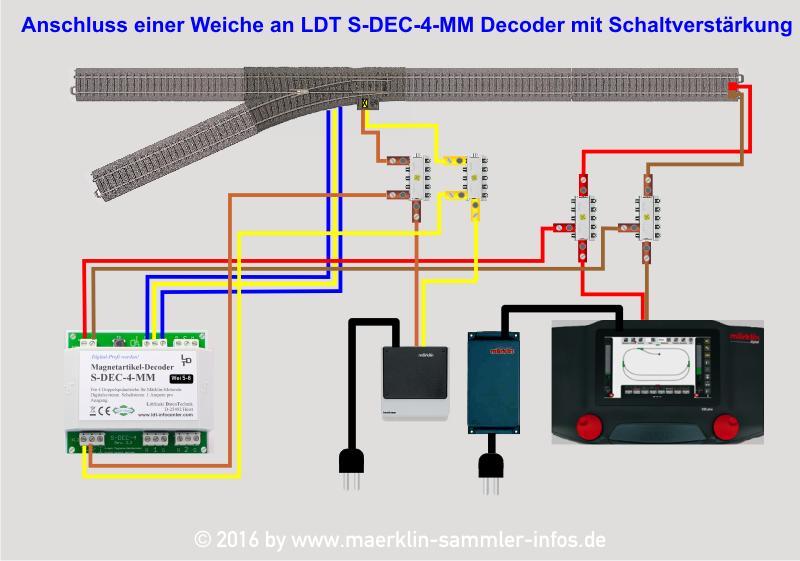

Anschluss einer Weiche an einen
LDT S-DEC-4- K-83 Decoder mit Umschaltverstärkung |
|
Für die Richtigkeit und
Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g.
Ersatzteile,
übernehme ich weder eine Haftung noch eine
Garantie !!!
Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert. |
Stand 2016-06-01 |
