Märklin Hochleistungsantrieb Artnr. 60941 |
|
Beschreibung |
|
Dieser Motor Umbausatz ist für DCM=Drum-Collector-Motor=Trommel-Kollektor-Motor
und dem analogen FDCM=Five-Drum-Collector-Motor=Fünfpoligen-Trommel-Kollektor-Motor
gedacht. Mit diesem Umbauset verwandelt man den
DCM/FDCM-Allstrommotor in einen Gleichstrommotor um. Damit können
dann alle gängigen Decoder für den digitalen Fahrbetrieb verbaut
werden. Dabei spielt das Protokoll was verwendet wird für den
Motor keine Rolle. Einzig alleine, muss die Zentrale dieses
Protokoll beherrschen.
Vorteile dieses Motors sind wesentliche bessere
Fahreigenschaften und einen geringen Strombedarf. |
|
OVP |
|
|
|
Inhalt |
|
|
|
Beschreibung |
|
Artikelnummer: |
60941 |
UVP
Erscheinungsjahr: |
29,99 € |
Verwendungszweck: |
Zum Umbau von
Allstrommotoren auf Gleichstrommotoren mit
DCM=Drum-Collector-Trommel Kollektor Motor bzw.
FDCM=Five-Drum-Collector-Motor=Fünfpoliger-Trommel Kollektor Motor
(analog) |
Gewicht: |
29 Gramm |
Variante 60941.01: |
Bauzeit von
2011 -
Zum Umrüsten von Märklin-H0-Lokomotiven mit Trommel
Kollektor Motor, auf einen 5poligen
Hochleistungsmotor. Bestehend aus einem
Hochleistungsmotor für verschiedenen DCM und FDCM Motorformen
incl. Einbaumaterial.
Das Set ist der Nachfolger der alten Artikelnummer
60901. |
|
Hinweis:
Der Anker kann
in grüner als auch in schwarzer
Farbe einer Verpackung beiliegen !!! |
|

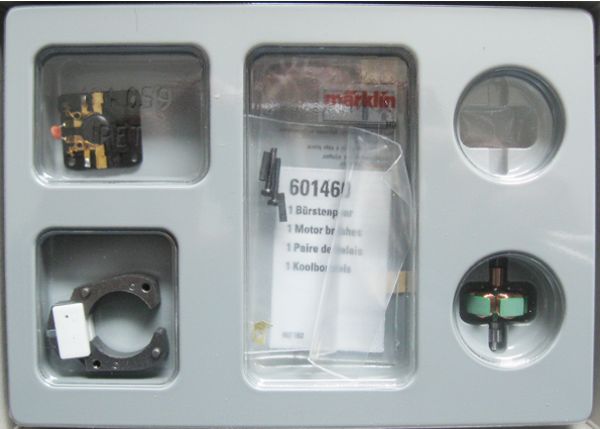

Inhalt im einzelnen |
|
Bezeichnung |
Artikelnummer |
Menge |
Bild |
Digitaler
HLA-Motor-Umrüstsatz: |
60941 |
1 Stück |
|
Anker 5 polig
mit 7 Zähnen: |
E386820 |
1 Stück |
|
Motorschild: |
E386940 |
1 Stück |
|
Permanentmagnet: |
E389000 |
1 Stück |
|
Motorbürsten: |
E601460 |
1 Satz |
|
Zylinder-Schraube 2,0 X 10 mm:* |
E785120 |
1 Stück |
|
Zylinder-Schraube 2,0 X 12 mm: |
E785140
|
2 Stück |
|
Lötfahne als
Massestützpunkt: |
E231470 |
1 Stück |
|
Entstördrosseln
3,9µH: |
E516520 |
2 Stück |
|
Isolierschlauch: |
E787570 |
2 Stück |
|
|
|
* wird schon mal benötigt, wenn die lange Schraube
von 12MM auf ein Getriebezahnrad drückt. |
|
Unterlagen |
|
Bezeichnung |
Download |
Einbauanleitung: |
|
|
|
Bilder verbauter Motoren |
|
|
|
|

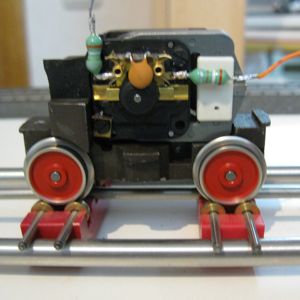

Eingebauter HLA in einer
BR 111 - Artnr. 2667 |
Eingebauter HLA in einer
BR 103 - Artnr. 2668 |

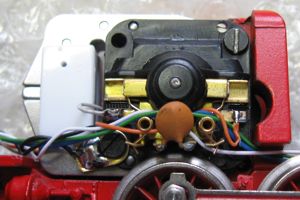

Eingebauter HLA in einer
BR 050 - Artnr. 3084 |
|
|
HLA für folgende Lokomotiven mit DCM / FDCM |
|
Artikelnummer |
Baureihe |
Bemerkung |
Einbauhinweis |
Umbau-Link |
3000 |
89 |
ab Baujahr 1996 |
|
|
|
|
|
|
|
|
|
Für die Richtigkeit und
Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g.
Ersatzteile,
übernehme ich weder eine Haftung noch eine
Garantie !!!
Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert. |
Stand 2022-02-22 |
