Märklin Personenwagen - BR CCü - Artnr. 4135

Vorbild


Modell


OVP


Bilder für CS2

Bild für die CS-2:

Beschreibung

Epoche nach NEM: 1
Artikelnummer: 4135
UVP Erscheinungsjahr: 12,30 €
Baureihe: CCü
Bahngesellschaft: K.Bay.St.E.=Königliche Bayrische Staatseisenbahn
Einsatz als: Personen-Schnellzugwagen
Klasse: 3
Höchstgeschwindigkeit: 120 Km/h
Länge über Puffer: 220 mm
Gewicht: 145 Gramm
Gehäuse: Kunststoff grün
Fahrgestell: Kunststoff schwarz
Drehgestell-Bauart: KEPV-Drehgestelle
Drehgestelle: 2
Achsen: 4
Kupplungs-Typ: Relex Kunststoff
Variante 4135.01: Bauzeit von 1978 - 1988
Wagen mit Betriebsnummer: nicht vorhanden!

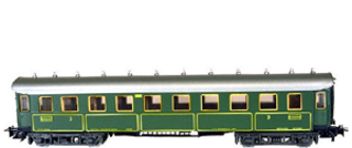

Das grüne Gehäuse besteht aus Kunststoffgehäuse besitzt ein silbergrau schattiertes Dach. Auf dem Dach befinden sich zwölf Dachlüfterattrappen. Diese sind mit dem Gehäuse angegossen und besitzen die gleiche Farbe wie das Dach. Alle Fester und Türen sind mit gelben Zierlinien umrahmt. Auch der untere Teil besitzt gelbe Zierrahmen. Alle Fenster bestehen aus transparentem Kunststoff.
Toilettenfenster alle in weiß "abgedunkelt". Der Wagen verfügt über eine Inneneinrichtung. Die Aufschriften sind in gelb aufgedruckt. An den Stirnseiten befinden sich Faltbälge und Leitern aus schwarzem Kunststoff. Diese separat angesetzt.
Untergestell besteht aus schwarzem Kunststoff. ebenso alle Nachbildungen untern dem Wagenboden. Die beiden Drehgestelle vom Typ10 bzw. KEPV, bestehen ebenfalls aus schwarzem Kunststoff. Beide Drehgestelle besitzen jeweils zwei Achsen. Die verbaute Relex-Kupplung entspricht dem Typ 7B aus Kunststoff.

Der OVP sind Decals beigelegt. Zuglauf- und Raucherschilder.

Verschleißteile & Ersatzteile

Bezeichnung Menge Bestellnummer
Radsatz AC: 4 Stück ????
Radsatz DC: 4 Stück ????
Drehgestelle: 2 Stück ????
Kupplung vorne: 1 Stück

????
Kupplung hinten: 1 Stück

????
Pantograph:: Nicht vorgesehen! Nicht vorgesehen!

Innenbeleuchtung Märklin Standard

Bezeichnung Menge Bestellnummer
Innenbeleuchtung komplett: 1 Stück 7326
Schleifer: 1 Stück E414940
Masseschleifer: 2 Stück E417220
Ersatzleuchtmittel: 1 Stück E600150
Hinweis zum Einbau der Standardbeleuchtung:

Wurde von mir noch nicht Umgebaut!

Alternative LED Innenbeleuchtung

Bezeichnung Menge Artikelnummer
Platine Jorns: 1 Stück 202 (warm weiß)
Platine Hufing: 1 Stück WB ad 200mm warmweiß
Schleifer: 1 Stück E414940
Masseschleifer: 2 Stück E417220
Hinweis zum Einbau einer alternativen LED Beleuchtung:

Der Einbau mit einer Platine von Hufing-Tronic

Unterlagen

Bezeichnung Download
Ersatzteilblatt: Mir ist zu diesem Wagen keins bekannt!
Betriebsanleitung: Mir ist zu diesem Wagen keins bekannt!

Bilder & Daten für WinDigiPet (WDP)

Bild für WinDigiPet:
Daten WDP Datenbank:
A =   1,6 cm
B = 16,9 cm
C =   1,6 cm

Für die Richtigkeit und Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g. Ersatzteile,
übernehme ich weder eine Haftung noch eine Garantie !!!

Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert.
Stand 2013-12-11
