Märklin Hochleistungsantrieb Artnr. 60943 |
|
Beschreibung |
|
Der Motor Umbausatz ist für
SFCM=Small-Flat-Collector-Motoren=Kleiner-Scheiben-Kollektor-Motor
gedacht. Mit diesem Umbauset verwandelt man den
SFCM-Allstrommotor in einen Gleichstrommotor um. Damit können
dann alle gängigen Decoder für den digitalen Fahrbetrieb verbaut
werden. Dabei spielt das Protokoll was verwendet wird, für den
Motor keine Rolle. Einzig alleine, muss die Zentrale dieses
Protokoll beherrschen.
Vorteile dieses Motors sind wesentliche bessere
Fahreigenschaften und einen geringen Strombedarf. |
|
OVP |
|
|
|
Inhalt |
|
|
|
Beschreibung |
|
Artikelnummer: |
60943 |
UVP
Erscheinungsjahr: |
29,99 € |
Verwendungszweck: |
Zum Umbau von
Allstrommotoren auf Gleichstrommotoren mit
SFCM=Small Flat
Collector Motor=Kleiner Scheiben Kollektor Motor |
Gewicht: |
29 Gramm |
Variante 60944.01: |
Bauzeit von
2011 -
Zum Umrüsten von Märklin-H0-Lokomotiven mit Kleinem
Scheibenkollektor Motor, auf einen 5poligen
Hochleistungsmotor. Bestehend aus einem
Hochleistungsmotor für verschiedenen SFCM Motorformen
incl. Einbaumaterial.
Das Set ist der Nachfolger der alten Artikelnummer
60903. |
|
Hinweis:
Der Anker kann so
wie in grüner als auch in schwarzer
Farbe einer Verpackung beiliegen !!! |
|
Inhalt im einzelnen |
|
Bezeichnung |
Artikelnummer |
Menge |
Bild |
Digitaler
HLA-Motor-Umrüstsatz: |
60943 |
1 Stück |
|
Anker 5 polig
mit 8 Zähnen: |
210888 |
1 Stück |
|
Motorschild: |
224613 |
1 Stück |
|
Permanentmagnet: |
224615 |
1 Stück |
|
Motorbürsten: |
601460 |
1 Satz |
|
Zylinder-Schraube 2,0 X 12 mm: |
785140 |
2 Stück |
|
Lötfahne als
Massestützpunkt: |
231470 |
1 Stück |
|
Entstördrosseln
3,9µH: |
516520 |
2 Stück |
|
Isolierschlauch: |
787570 |
2 Stück |
|
|
|
Unterlagen |
|
Bezeichnung |
Download |
Einbauanleitung: |
|
|
|
Bilder verbauter Motoren |
|
|
|
|
Eingebauter HLA in einer
BR 24 - Artnr. 3003 |

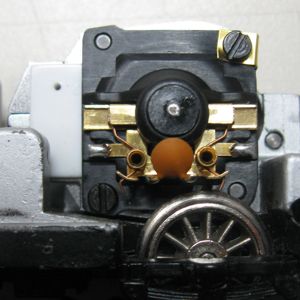

Eingebauter HLA in einer
BR VT 95 / 795 - Artnr. 3016 |

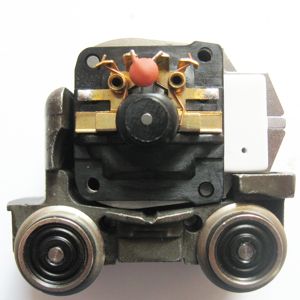

Eingebauter HLA in einem
Schienenzeppelin - Artnr. 3077 |
|
|
HLA für folgende Lokomotiven mit SFCM |
|
Artikelnummer |
Baureihe |
Bemerkung |
Einbauhinweis |
Umbau-Link |
3000 |
89 |
SFCM nur bis Baujahr 1990* |
Schraube Motorschild muss angepasst werden |
Klick |
3001 |
E63/163 |
|
|
|
3002 |
E63/163 |
Märklin |
|
|
3002 |
E63/163 |
Primex |
|
|
3003 |
24 |
|
Schraube Motorschild muss angepasst werden |
Klick |
3005 |
23 |
|
Lokgehäuse zum Motor unbedingt isolieren |
Klick |
3006 |
260 |
Primex Postlok |
Motorschildschraube darf nur 10mm lang sein |
Klick |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
* vor Umbau und Motorbestellung Lok öffnen, um zu sehen
welcher Motor wirklich in der Maschine verbaut wurde |
|
Für die Richtigkeit und
Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g.
Ersatzteile,
übernehme ich weder eine Haftung noch eine
Garantie !!!
Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert. |
Stand 2016-09-09 |
